Use Carga en vehículo para cargar una batería instalada y conectada en un vehículo mediante los parámetros de prueba determinados por VIN del vehículo o año, marca y modelo del vehículo que se está probando.
NOTA: Una prueba interna del vehículo siempre asocia la batería integrada en el vehículo con el VIN del vehículo en el que está instalada.
En cualquier momento durante la prueba, toque
para volver a la pantalla anterior, o
para volver al Menú principal.
Prueba de la batería
1. Inicie la prueba de la batería conectando las pinzas de prueba a la batería (negro a negativo [–], rojo a [+]).
2. En el menú principal, toque Carga en vehículo.

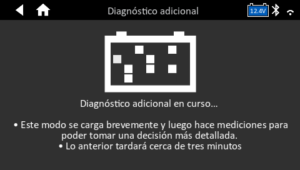

3. Se le pedirá que seleccione si hay una queja del cliente. Si selecciona Sí, se habilitará una mayor recuperación y prueba de una batería. Si selecciona No, pasará por el flujo de prueba estándar.
4. A continuación, capturará el VIN a través del escáner de código de barras inalámbrico, ingresando manualmente el VIN o seleccionando el año, la marca y el modelo del vehículo.
5. Una vez que haya capturado el VIN, aparecerá la pantalla Editar información de la batería. Puede confirmar la información de la batería que se completó previamente o modificar cualquier criterio según sea necesario. Seleccione Siguiente una vez que la información de la batería sea correcta y esté listo para continuar.

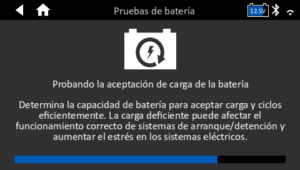

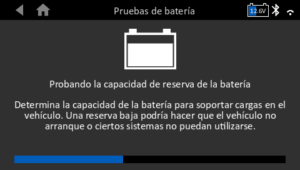

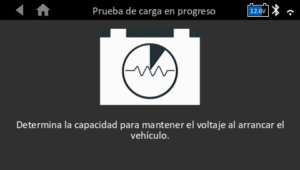

6. La carga de diagnóstico comenzará y proporcionará actualizaciones de progreso en la pantalla a medida que avanza la prueba.
7. A continuación, la herramienta irá a una pantalla de resultados, brindando información sobre el resultado inicial de la batería, así como el estado de requerir una carga. Si se ve una decisión de batería de Reemplazar o Batería buena: detener la carga y volver al servicio, la prueba y la carga de la batería están completas y puede quitar las abrazaderas de la batería. Si obtiene un resultado de Batería buena: se carga para el servicio, Estratificado: Se necesita tiempo de recuperación o Batería muy descargada: Tiempo de carga prolongado, debe dejar que la batería continúe cargándose para garantizar un estado de carga óptimo antes de devolver el vehículo a su cliente. Si se permite que se complete la carga, el resultado final será Reemplazar o Batería en buen estado: detener la carga y volver al resultado de servicio.
Los iconos están codificados por colores para indicar el estado:
VERDE: Todos los parámetros de la prueba se completaron y pasaron
ROJO: La batería ha fallado la prueba
AMARILLO: algunos parámetros de prueba pueden requerir más pruebas
BLANCO: Fecha insuficiente para realizar la prueba
NOTA: Consulte el artículo Tablas de decisiones de resultados de pruebas para obtener una definición completa de los posibles resultados de las pruebas.
8. A continuación, puede seleccionar Enviar resultados para imprimir o enviar por correo electrónico el resultado de la prueba, seleccione Prueba del sistema para ejecutar una prueba del motor de arranque y del alternador, o seleccione Listo para volver al menú principal.
Prueba del Sistema
1. Arranque el motor y déjelo al ralentí.
2. Apague todos los accesorios eléctricos, como los faros y el ventilador de ventilación interior para que continúe la prueba.
3. El analizador prueba la salida del alternador en ralentí.
4. Cuando se le solicite, acelere y mantenga el motor entre 2000 y 3000 RPM. La herramienta vuelve a probar la salida del alternador.
5. Toque Siguiente para mostrar los resultados de la prueba.
Después de una prueba del sistema, se muestra una pantalla de Resumen de resultados de la prueba. Tocar
para ver los resultados detallados de cada parte de la prueba.
NOTA: Consulte las Tablas de decisiones de resultados de pruebas para obtener una definición completa de los posibles resultados de las pruebas.
6. Seleccione Enviar resultados para imprimir o enviar por correo electrónico los resultados de la prueba. Seleccione Listo para volver al menú principal.
